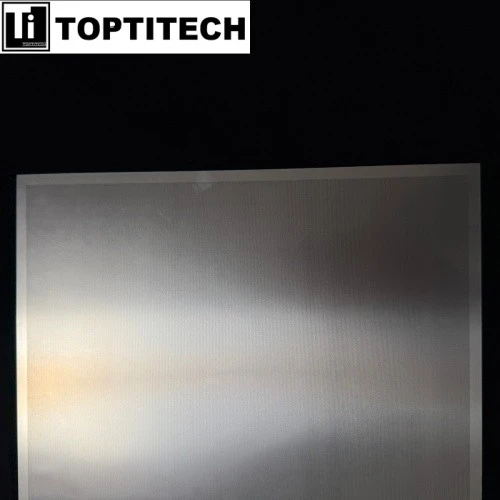

0,2 mm tjocklek SS316L perforerad plåt för finfiltrering av vätskor

TOPTITECHs 0,2 mm tjocklek SS316L perforerade plåt för finvätskefiltrering är tillverkad med fotokemisk etsning. Denna precisionsprocess tar selektivt bort material för att skapa de specificerade 0,3 mm öppningarna, vilket uppnår exakt hålgeometri med toleranser vanligtvis inom ±0,01 mm. Etsningstekniken ger perfekt släta, gradfria-hålväggar och bevarar SS316L-substratets fulla metallurgiska integritet. Denna frånvaro av mekanisk stress eller arbetshärdning säkerställer att materialet bibehåller sin optimala korrosionsbeständighet, kännetecknad av ett PREN-värde som överstiger 28, och garanterar enhetliga mekaniska egenskaper över hela plåten.

0,2 mm tjocklek

0,3 mm porstorlek

Denna konstruktion leder direkt till överlägsen filtreringsprestanda. Den 0,2 mm tjocka SS316L perforerade plåten för finvätskefiltrering ger absolut partikelretention baserat på dess exakta öppningsstorlek. De hydrodynamiskt effektiva, jämna öppningarna främjar laminärt flöde, minskar tryckfallet och minimerar igensättning. Kombinerat med den inneboende kemiska resistensen hos SS316L erbjuder detta ark tillförlitlig,-långsiktig service i aggressiva media för kritiska applikationer, inklusive filtrering av kemiska processer, precisionsbränsle- och kylvätskesystem och hög-renhet för livsmedels- eller läkemedelsbearbetning. Dess rengöringsbarhet och strukturella stabilitet stödjer upprepad användning i krävande industriella miljöer.

• Material: SS316L
• Mått: 650x410mm
• Tjocklek: 0,2 mm
• Porstorlek: 0,3 mm

Precisionsbländargeometri



Den fotokemiska etsningsprocessen skapar exakta 0,3 mm öppningar, vilket säkerställer absolut och konsekvent partikelretention. Detta eliminerar bypass och garanterar tillförlitlig filtreringsavstängning för processer som kräver separation inom 300-mikronområdet.

Borra-fria, hydrodynamiskt släta hålväggar



Till skillnad från mekaniskt stansade ark ger etsning öppningar utan mikrograder eller deformerade kanter. Denna släta ytfinish minimerar vätsketurbulens, minskar tryckfallet och minskar avsevärt risken för partikelvidhäftning och mediabländning.

Bibehöll metallurgisk integritet och maximal korrosionsbeständighet



Den kontaktfria etsningsprocessen inducerar ingen arbetshärdning eller kvarvarande spänning, vilket bevarar SS316L-substratets fulla glödgade duktilitet. Materialet bibehåller sitt optimala ekvivalenttal för punktfrätningsmotstånd (PREN > 28), vilket ger överlägsen motståndskraft mot klorider, syror och frätande ämnen jämfört med bearbetade-härdade alternativ.

Exceptionell rengörings- och steriliseringsförmåga



Kombinationen av en orörd 2B-finish, släta öppningsväggar och den inerta SS316L-ytan möjliggör grundlig rengöring med CIP (Clean-in-Place)-protokoll. Lakanet tål upprepad sterilisering genom autoklavering eller kemiska desinfektionsmedel utan nedbrytning.

Högt öppet område med strukturell stabilitet



Exakt etsning möjliggör optimerade hålmönster som maximerar den öppna arean för flöde medan 0,2 mm tjocklek och oförändrad materialhärdning ger nödvändig styvhet. Denna balans säkerställer strukturell integritet i vibrerande filterenheter eller under differenstryck utan risk för utmattningsfel

Hög-bearbetning av kemikalier och lösningsmedel

Det här arket fungerar som ett kritiskt stödnät eller direktfilter vid produktion av ultra-rena syror, fotoresister och halvledar-lösningsmedel. De gradfria -öppningarna på 0,3 mm och den elektropolerade SS316L-ytan förhindrar kontaminering från metalljoner eller partikelavgivning, vilket är avgörande för att bibehålla vätskerenheten i slutna-slingsystem och för att uppfylla stränga industristandarder.

Precisionsbränsle-, hydraul- och smörjsystem

Komponenten ger pålitlig inline-filtrering för flygbränsle, högpresterande hydraulvätskor och syntetiska smörjmedel. Dess konsekventa öppningsgeometri säkerställer stabil partikelretention, medan dess PREN > 28 korrosionsbeständighet garanterar långvarig-integritet mot bioföroreningar, vatteninträngning och tillsatsförpackningar utan risk för nedbrytning av filtermedia.

Specialiserat industriellt membranstöd och skydd

Arket fungerar som ett idealiskt skyddande lager och stödsubstrat för ömtåliga polymer- eller keramiska membran i kors-flödesfiltrering och omvänd osmos. Dess exakta öppna område och styva men ändå tunna profil ger optimal baksida med minimal tryckförlust, medan dess kemiska kompatibilitet skyddar membran från uppströms skräp och mekaniska skador.

Vätskehantering för laboratorier och analytisk instrumentering

I kritisk laboratorieutrustning fungerar komponenten inom autosamplerlinjer, reagensfilter och kromatografskyddsmoduler. Den fotokemiskt etsade geometrin säkerställer repeterbara flödesegenskaper, och den inneboende materialstabiliteten förhindrar interaktion med aggressiva organiska lösningsmedel eller buffertar, vilket säkerställer analytisk noggrannhet och instrumentets livslängd.

En grundläggande regel i utformningen av perforerad plåt kräver att öppningsdiametern måste överstiga materialtjockleken. Denna tekniska princip härrör från inbördes relaterade begränsningar i metallstämplingsmekanik, verktygsfysik och materialbeteende. För ett 0,2 mm tjockt SS316L-ark, ange en bländare som är mindre än eller lika med 0,2 mm äventyrar produktens integritet och tillverkningsförmåga.

 Mekaniska och verktygsbegränsningar
Stansstiftets bildförhållande blir kritiskt när öppningsdiametern närmar sig materialtjocklek. En stiftdiameter som matchar plåttjockleken på 0,2 mm arbetar i förhållandet 1:1, vilket skapar ohållbar skjuvspänning under stansning. Detta tvingar fram överdriven lateral böjning, vilket leder till snabb stiftbrott och permanent skada på formen. Samtidigt blir det omöjligt att upprätthålla den erforderliga stansen-till-frigången på 5-8 % av materialtjockleken i denna skala, vilket resulterar i accelererat verktygsslitage och inkonsekvent öppningskvalitet.

 Materialdeformation och strukturell integritet
Att skära en 0,2 mm öppning i 0,2 mm tjock SS316L framkallar allvarlig plastisk deformation snarare än ren materialseparation. Den koncentrerade spänningen överstiger materialets slutliga draghållfasthet lokalt, vilket genererar en riven kantprofil med mikro-frakturer. Denna komprometterade kantstruktur blir en fokuspunkt för sprickutbredning under belastning och försämrar avsevärt legeringens korrosionsbeständighet genom att störa dess passiva oxidskikt.

 Kompromiss med funktionell prestanda
Öppningar med diameter-till-tjockleksförhållanden Mindre än eller lika med 1 skapar dysfunktionella flödesvägar. I filtreringstillämpningar genererar den utökade kanallängden ett oöverkomligt tryckfall och främjar snabb partikelblindning. Det perforerade mönstret försvagar också plåtets böjstyvhet och planhet kritiskt, vilket gör det olämpligt för alla trycksatta eller vibrerande arbetsmiljöer.

Branschens bästa praxis upprätthåller ett lägsta förhållande mellan bländare-till-tjocklek på 1,2:1, där 1,5:1 är optimalt för precisionsapplikationer. Den specificerade 0,3 mm bländaren i 0,2 mm tjock SS316L uppnår denna idealiska balans, vilket möjliggör ren produktion, pålitlig prestanda och förlängd livslängd i krävande finfiltreringssystem.
